Neues Modul: Punktwolkenanalyse

Das neue Modul „Punktwolkenanalyse“ startet mit einem Workflow, der die Ebenheitskontrolle (Ebenheitsanalyse) auf Basis von dichten Punktwolken stark vereinfacht.

Ebenheitskontrolle: Ableitung und Definition der Sollgeometrie (Ebene)

Der neue Workflow ist sehr flexibel in Bezug auf die Festlegung der Ebene, auf deren Basis die Abweichungen zur Punktwolke berechnet werden. Die Basisebene kann absolut horizontal oder vertikal sein, aber auch eine beliebige Richtung im Raum annehmen. 3DWorx extrahiert die entsprechende Ebene bei Bedarf direkt aus der Punktwolke, für wiederkehrende Messungen kann auch eine beliebige Achse als fester Bezug verwendet werden.

Ebenheitskontrolle: Berechnungsgrenzen

Wurde eine Bezugsebene (Sollgeometrie) definiert, erlaubt der neue Workflow optional die Verwendung von beliebigen, geometrischen Grenzflächen inklusive Inseln (Aussparungen). So werden Bereiche der Punktwolke, die sich außerhalb des Interessensgebiets befinden sehr einfach aus der Berechnung entfernt und verfälschen nicht das Ergebnis.

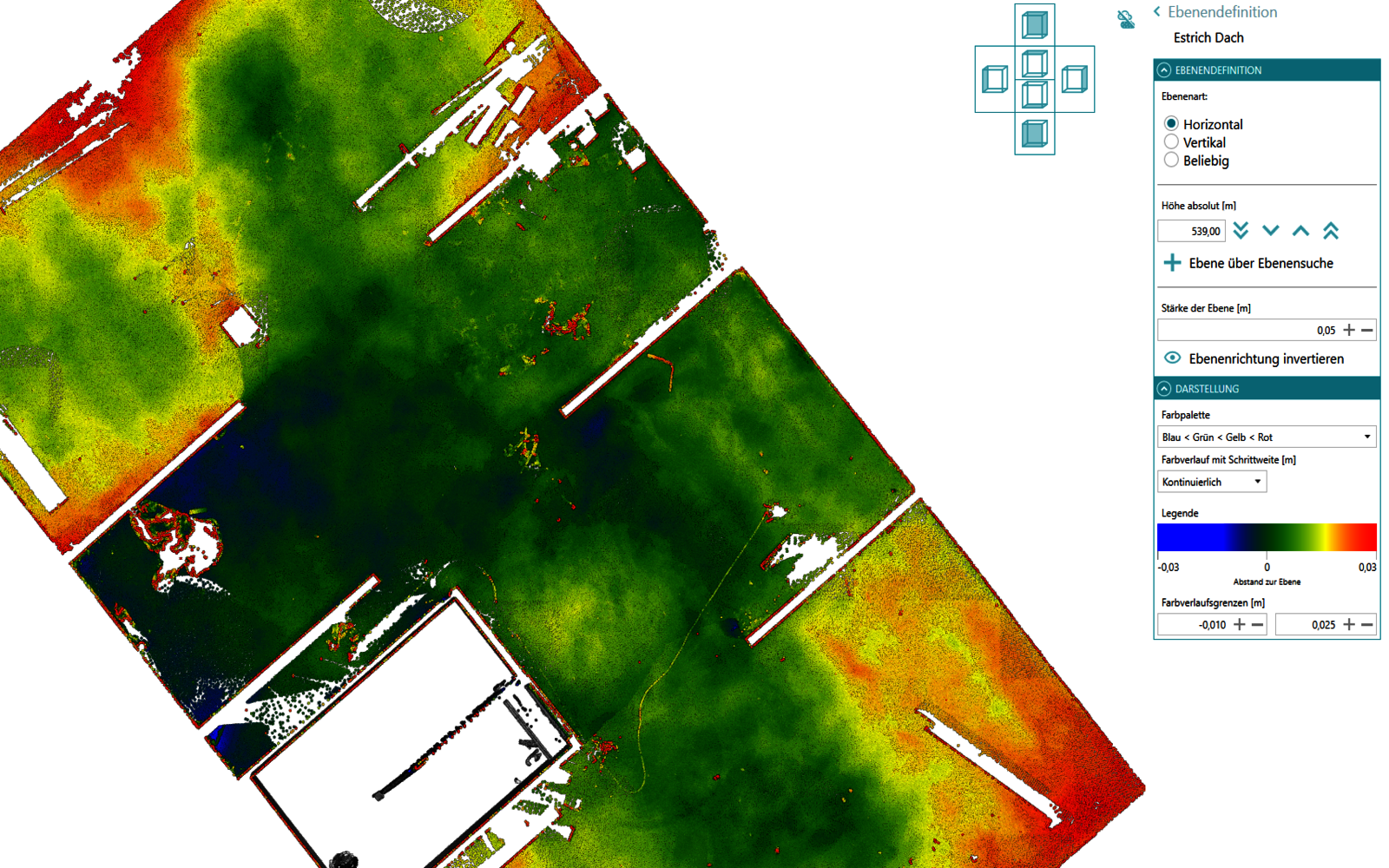

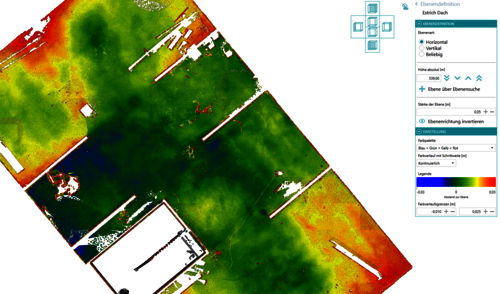

Ebenheitskontrolle: Visualisierung

3DWorx stellt die Abweichungen der Punktwolke von der Sollgeometrie in Echtzeit dar. Die dynamische Darstellung färbt die Punkte nach ihrem jeweiligen Abstand zur Ebene ein, Änderungen an Berechnungs-Parametern werden sofort sichtbar. Der Farbgebung kann bei Bedarf auch eingeteilt in diskrete Stufen erfolgen, wobei der Wertebereich unabhängig von der Filterebene festgelegt werden kann. Das ermöglicht nachvollziehbare Auswertungen über mehrere Messepochen hinweg (zeitliche Überwachung von Ebenen).

Ebenheitskontrolle: Auswertung nach DIN 18202

Neben der farblichen Darstellung der Abweichung ermöglicht 3DWorx auch die Messung und Beschriftung einzelner Abweichungen an beliebigen Positionen. Zusätzlich existiert eine Komfortfunktion für die rasterbasierte Auswertung nach DIN 18202. Nach Angabe der entsprechenden Parameter berechnet die neue Funktion alle Abweichungen an den notwendigen Rasterpunkten.

Ebenheitskontrolle: Ausgabe als Rasterbild und CAD-Datei

3DWorx exportiert die Ergebnisse der Ebenheitskontrolle zum einen als Rasterbild, zum anderen als DWG/DXF-Datei mit den errechneten Abstandswerten an den korrekten Positionen. Zusätzlich enthält die CAD-Zeichnung auch eine Legende sowie ein Histogramm für die Abstands-Verteilung. Im Falle einer Auswertung nach diskreten Schritten wird auch eine Histogramm-Tabelle hinzugefügt.

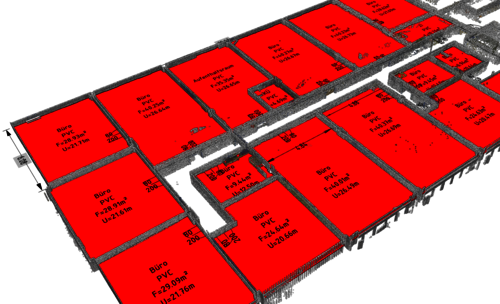

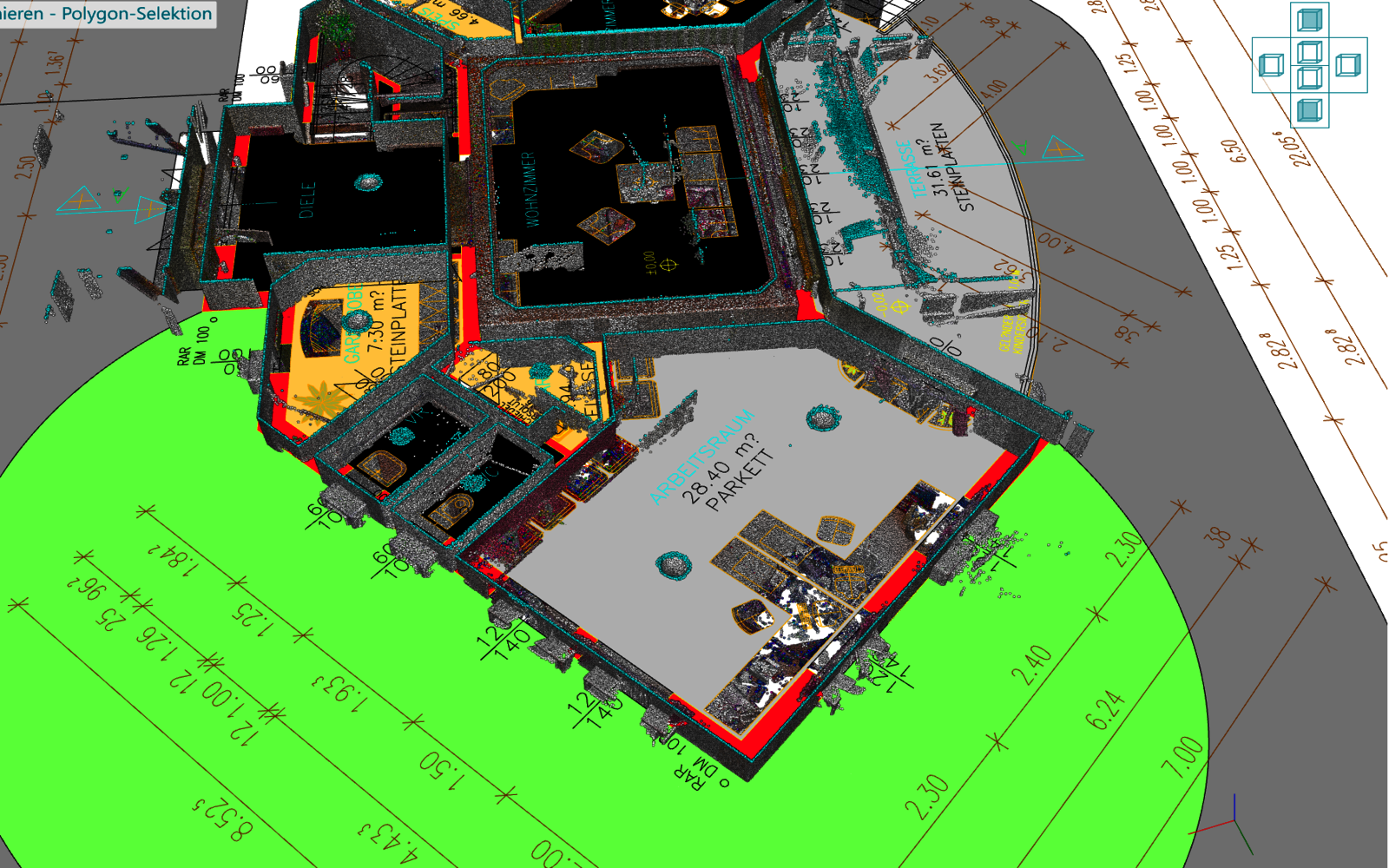

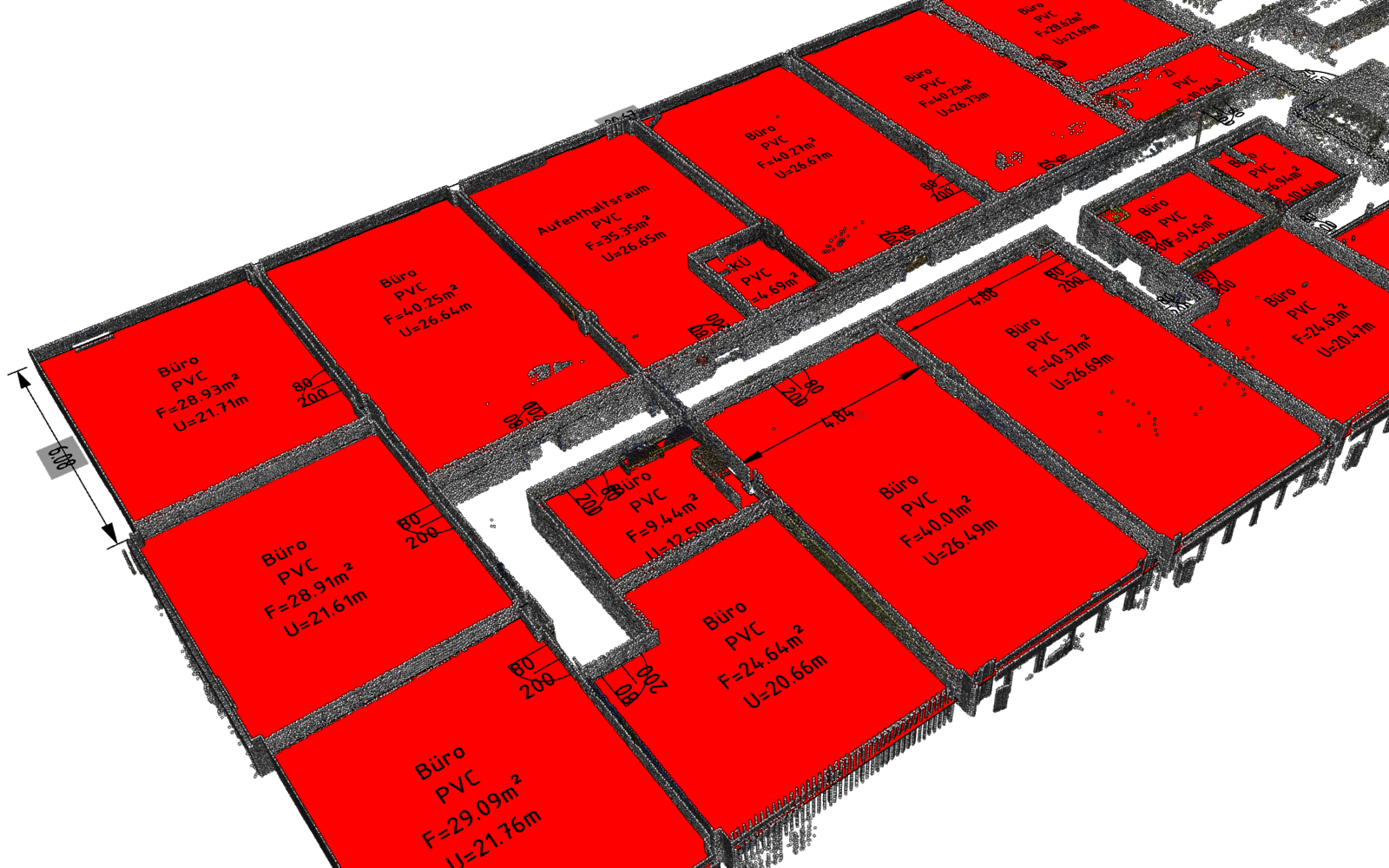

Neu: CAD-Plan Anzeige in der Punktwolke

Die neue Funktion „CAD Plan hinzufügen“ bringt bestehende CAD-Pläne im Format DWG/DXF direkt in den Kontext der Punktwolke. Pläne ohne Georeferenzierung oder ohne Lagebezug zur Punktwolke können entweder manuell ausgerichtet oder durch Angabe von Passpunkten zur Punktwolke registriert werden. Das ermöglicht eine einfach Soll/Ist-Kontrolle auf Basis der vorhandenen Pläne.

Verbesserungen für rmDATA 3DWorx in der Version 2021.4

• Messen: Beim Messen von Differenzhöhen kann während des Befehls zwischen 2D- und 3D-Ansicht gewechselt werden
• Konstruktion: Die Selektion von Höhenkoten erfolgt nun auch in Projekten mit sehr vielen Höhenkoten (> 100) ohne Verzögerung
• Konstruktion: der Befehl „Dehnen/Stutzen“ funktioniert nun auch mit größeren Datenbeständen bzw. Datenbeständen mit vielen Rechtecken interaktiv
• Export: Der Orthofoto-Export erstellt nun auch dann korrekte „world files“ (TFW), wenn die Spracheinstellung des Betriebssystems kein „,“ (Komma) als Dezimaltrennzeichen festlegt
• Export: Der Schnitt-Export erzeugt Liniensegmente in der Zieldatei jetzt optional entsprechend der Fehlerdarstellung (Ampelfarben). Die übersichtliche Genauigkeitskontrolle steht so für nachfolgende Arbeitsschritte zur Verfügung

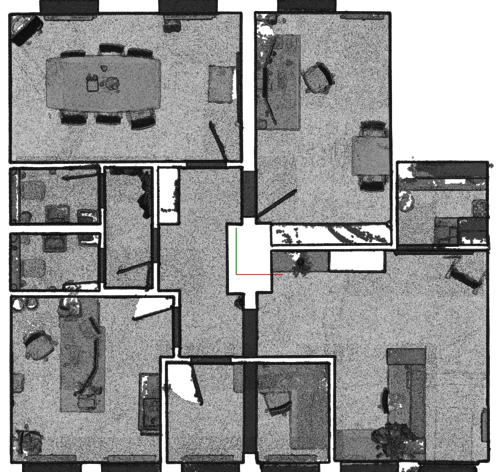

• Export: Orthofotos können nun auch auf Basis der Punkthöhe bzw. des Abstands von der jeweiligen Schnitt-Ebene eingefärbt erstellt werden (Tiefenbild). Bei Schnitten werden die markanten Elemente wie Wände dadurch noch kontrastreicher dargestellt.
• Export: 3DWorx erstellt nun optional auch Bildpyramiden für die erzeugten Orthofotos. Besonders bei sehr großen Rasterdateien beschleunigt das die Darstellung in nachfolgenden Systemen (CAD, GIS) enorm
• Export: Orthofotos können nun optional auch komprimiert erstellt werden. Die Komprimierung reduziert die Datenmenge um bis zu 80 %, die Bildqualität wird dabei moderat reduziert und ist für viele Anwendungsfälle völlig ausreichend.
• Konstruktion: Die Punktwolken-Anzeige in der Detail-Ansicht im Schritt „Manuelle Bearbeitung“ wurde stark beschleunigt und ermöglicht auch auf älteren Systemen eine flüssige Darstellung

Bilder von oben nach unten: CAD-Plan Anzeige in der Punktwolke und Visualisierung in 3D, Ebenheitskontrolle Ableitung und Definition der Sollgeometrie, Beschriftungen und Visualisierungen (auch als Tiefenbild)
